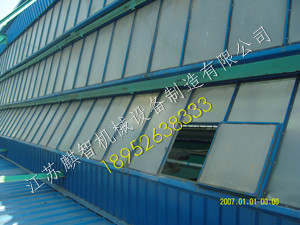

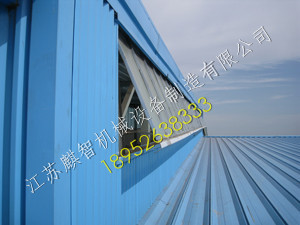

KC1上悬、中悬天窗电动开窗机

订购热线：18952638333

产品详情

一、概述

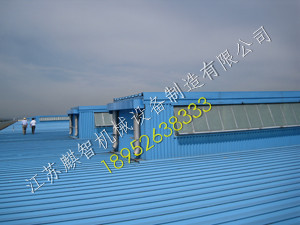

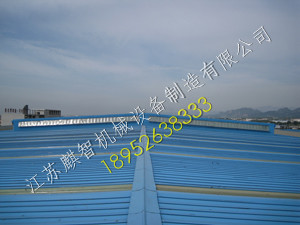

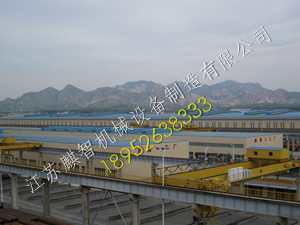

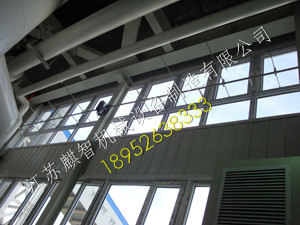

KC1电动开窗机是一种机电一体化新型开窗机，具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点，是目前国内先j的开窗机产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。广泛适用于候机大厅、工业厂房、民用建筑的上悬天窗和中悬天窗的启闭，也适用于其它启闭形式相似的采光窗。
二、产品特点
1、减速机外壳由原来的铸铁件改为铝镁压铸件，有效地改变了原铸铁件机体在高空无人维护而锈蚀的问题。
2、实现机电一体化控制，淘汰原开放式行程开关及布线，有效解决了布线凌乱、安装维修不方便、长期风吹雨打而造成的氧化失灵，容易酿成事故等缺陷。
3、采用集成电路控制：增设风控、雨控、温控、烟控、消防接口、多台集中控制和局部控制功能。
4、传动管固定架和开关器支架：在所有液动摩擦处均增设了优质滑动或滚动轴承，优化了其传动结构，有效降低了摩擦阻力及传动噪音。
5、电气控制由原来的强电控制改为弱电控制。三、结构原理
开窗机工作时，由三相电机（型号 ADF7134 ）驱动主机，主机输出轴经联轴套带动传动管运转，传动管再带动开关器齿轮齿条运转，从而实现窗扇的开启和关闭。

四、主要技术参数

1	电源电压( V )	380
2	频率( HZ )	50
3	电机功率 (KW)	0.75
4	电机转速 (r/min )	1400
5	开关器运行速度 (mm/min )	2000
6	适用ZUI大风载( N/m2 )	550
7	防护等级	IP65

五、开窗机的选用

上悬、中悬天（侧）窗高度与齿条长度和开启极限长度的关系见下表：

基本窗高(mm)	齿条规格(mm)	启闭极限长度(m)	启闭极限角度
900	1000	60	60
1200	1300	48	60
1500	1600	36	55

　 2、高度为 1800 、 2400 、 3000 的钢天（侧）窗，其双排开启的方式有两种：
⑴ 上悬钢天窗每排各设置一套开窗机，当开窗机安装构造与现场情况不符时，安装问题由生产厂家现场解决。
⑵ 上悬钢天窗只在上排设置一套开窗机，下排窗通过联动杆与上排同时开启。中悬钢天窗只在下排设置一套开窗机，上排窗通过联动杆与下排窗同时开启，但开启极限长度要减少一半。
